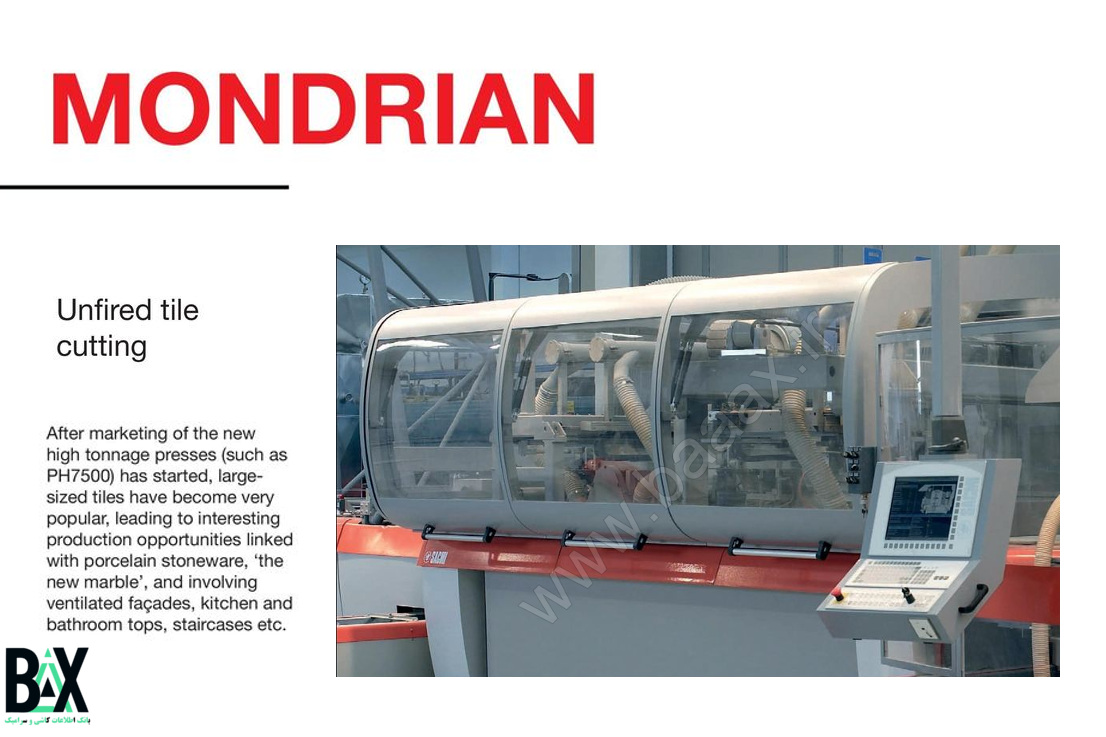

ماندریان (Mondrian) نخستین ماشین برش کاشی خام (خشک نشده) پس از پرس در تاریخ صنعت سرامیک است و مرحله کاملا تازه ای از تولید را میان پرس و خشک کن وارد میکند.
ماشین برش خام (تک برش) TPS 175 ماشین برش خام (دو برش) TPD 175
مزیت جالب توجهی که استفاده از پرسهای توان بالا در تولید کاشی پرسلانی به وجود آورده اند، تنها به تولید اندازه های بزرگ کاشی پرسلانی (یک متر در یک متر، 20/1 متر در 80/1 متر و بزرگتر) محدود نمیشود؛ بلکه افزایش قابل توجه سرعت تولید کاشی را نیز به همراه آورده اند. برای نمونه، فرض کنید قطعه خام با ابعاد یک در دو متر پرس میشود. با کاربرد سامانه تک برش میتوان دو قطعه یک در یک متر، چهار قطعه صد در پنجاه سانتیمتر مربعی و به همین ترتیب تولید نمود. با سامانه دو برشی هم امکان دستیابی به ابعاد (مثلاً) پنجاه در پنجاه سانتی متر مربعی (هشت قطعه) فراهم میشود. در واقع تنها با یک چرخه پرسکاری میتوان تعداد بیشتری قطعه تولید نمود که مخصوصا در افزایش تولید اندازه های کمتر از یک متر مربع (به ازای هر کاشی) بسیار مؤثر است.
این سامانه بیشتر از این که یک ماشین برش ساده باشد، وظیفه ظریفی را نیز انجام میدهد و آن تنظیم کردن قطعات بزرگ (slab) است. این سامانه به تولید کنندگان اجازه میدهد که نه تنها از پرسهای با ظرفیت بالا برای تولید قطعات با اندازه بزرگ استفاده کنند، بلکه اجازه برش این قطعات بزرگ را به تنوعی از اندازه های کوچکتر که مکمل قالبها هستند، میدهد. در واقع برای تولید اندازه های مختلف از کاشی سرامیکی به قالبهای متنوع نیاز نیست. تحقیقات برای دستیابی به نتایج مطلوبتر همچنان ادامه دارند.
عرض بیشینه اسلب
|
طول بیشینه اسلب
|
بیشینه تعداد واحدهای برش طولی
|
بیشینه تعداد واحدهای برش عرضی |
کمترین فاصله بین برش
|
ضخامت اسلب
|
بیشینه توان الکتریکی نصب شده
|
مدل
|
1650 میلی متر
|
1000 میلی متر
|
9
|
_______ |
160میلی متر |
30 تا 5 میلی متر
|
5/37 کیلو وات
|
TPS 175
|
| 1650 میلی متر |
1100 میلی متر |
9 |
5 |
160میلی متر |
30 تا 5 میلی متر |
55 کیلو وات
|
TPD 175
|
